পণ্য ফাংশন বিবরণ

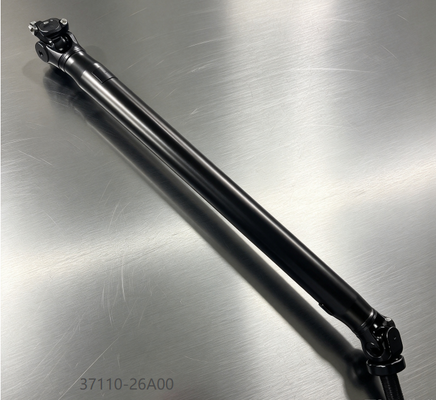

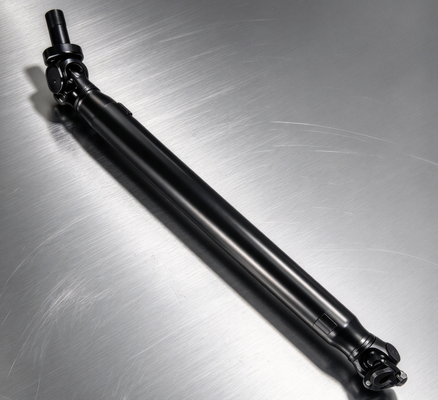

পিছনের প্রপেলার শ্যাফ্ট (অংশ নম্বর 37110-26A00) আপনার Toyota HiAce এর ড্রাইভট্রেন সিস্টেমের একটি গুরুত্বপূর্ণ উপাদান। এর প্রাথমিক কাজ হল ট্রান্সমিশন বা ট্রান্সফার কেস থেকে রিয়ার ডিফারেনশিয়ালে ঘূর্ণন শক্তি প্রেরণ করা, পিছনের চাকাগুলিকে গাড়িটিকে এগিয়ে নিয়ে যেতে সক্ষম করে। এই প্রপেলার শ্যাফ্ট অ্যাসেম্বলিটি ট্রান্সমিশন আউটপুটকে পিছনের এক্সেল ডিফারেন্সিয়ালের সাথে সংযুক্ত করে, সার্বজনীন জয়েন্টগুলির মাধ্যমে টর্ক স্থানান্তর করে যা সাসপেনশন আন্দোলন এবং ড্রাইভলাইন কোণ পরিবর্তনের অনুমতি দেয়। সামঞ্জস্যপূর্ণ ডিজেল এবং গ্যাসোলিন ইঞ্জিনের সাথে সজ্জিত Toyota HiAce মডেলগুলির জন্য, একটি সঠিকভাবে কার্যকরী পিছনের প্রপেলার শ্যাফ্ট মসৃণ পাওয়ার ডেলিভারি, কম্পন-মুক্ত অপারেশন এবং নির্ভরযোগ্য যানবাহনের কর্মক্ষমতার জন্য অপরিহার্য।

একটি ব্যর্থ প্রপেলার শ্যাফ্টের সাধারণ লক্ষণ

আপনি যদি নিম্নলিখিত উপসর্গগুলির মধ্যে কোনটি অনুভব করেন তবে আপনার পিছনের প্রপেলার শ্যাফ্ট ব্যর্থ হতে পারে এবং প্রতিস্থাপনের প্রয়োজন হতে পারে:

• ত্বরণের সময় কম্পন:একটি লক্ষণীয় কম্পন যা গাড়ির গতির সাথে বৃদ্ধি পায়, বিশেষ করে ত্বরণের অধীনে - এটি জীর্ণ সার্বজনীন জয়েন্ট বা একটি ভারসাম্যহীন খাদ নির্দেশ করে

• স্থানান্তর করার সময় ক্লাঙ্কিং বা নকিং আওয়াজ:একটি ধাতব ক্লাঙ্ক বা নক শব্দ যখন গিয়ারগুলিকে আকর্ষিত করে বা ত্বরান্বিত/ক্ষতিকর করে – এটি পরা সার্বজনীন জয়েন্ট বিয়ারিং বা স্প্লাইনগুলির পরামর্শ দেয়

• নিচ থেকে চিৎকার বা কিচিরমিচির শব্দ:একটি ছন্দময় চিৎকার বা কিচিরমিচির যা গাড়ির গতির সাথে পরিবর্তিত হয় - এটি শুষ্ক বা জীর্ণ সার্বজনীন জয়েন্ট বিয়ারিং নির্দেশ করে

• কম্পন যা নির্দিষ্ট গতিতে খারাপ হয়:একটি কম্পন যা নির্দিষ্ট গতির রেঞ্জে সর্বাধিক লক্ষণীয় - এটি প্রস্তাব করে যে শ্যাফ্ট বাঁকানো হতে পারে বা ভারসাম্যের ওজন হারিয়ে গেছে

• শ্যাফটে দৃশ্যমান ক্ষতি বা মরিচা:পরিদর্শন ডেন্ট, গভীর মরিচা, বা শ্যাফ্ট টিউব বা সর্বজনীন জয়েন্টগুলির ক্ষতি প্রকাশ করে

• সার্বজনীন জয়েন্টগুলি থেকে গ্রীস ফুটো:সার্বজনীন জয়েন্ট ক্যাপগুলির চারপাশে দৃশ্যমান গ্রীস - এটি জীর্ণ সিল বা ক্ষতিগ্রস্থ জয়েন্ট উপাদানগুলি নির্দেশ করে

আপনি যদি পরিদর্শনের মাধ্যমে এই লক্ষণগুলি নিশ্চিত করে থাকেন তবে পিছনের প্রপেলার শ্যাফ্ট প্রতিস্থাপন করা হল প্রস্তাবিত সমাধান।

কিভাবে একটি ত্রুটিপূর্ণ প্রপেলার শ্যাফ্ট নির্ণয় করা যায়

একটি প্রতিস্থাপন কেনার আগে, প্রপেলার শ্যাফ্ট সমস্যাটি নিশ্চিত করতে এই সাধারণ পরীক্ষাগুলি সম্পাদন করুন:

• চাক্ষুষ পরিদর্শন:গাড়িটিকে নিরাপদে তুলে নিয়ে, ডেন্ট, গভীর মরিচা বা ক্ষতির জন্য প্রপেলার শ্যাফ্টটি পরীক্ষা করুন। গ্রীস ফুটো বা অত্যধিক খেলা জন্য সার্বজনীন জয়েন্টগুলোতে পরীক্ষা করুন.

• ইউনিভার্সাল জয়েন্ট প্লে টেস্ট:প্রতিটি সার্বজনীন জয়েন্টের কাছে প্রপেলার শ্যাফ্টটি ধরুন এবং এটিকে সামনে পিছনে ঘোরানোর চেষ্টা করুন। অত্যধিক খেলা বা আন্দোলন জীর্ণ সার্বজনীন জয়েন্ট বিয়ারিং নির্দেশ করে।

• ভাইব্রেশন রোড টেস্ট:বিভিন্ন গতিতে ড্রাইভ করুন এবং স্পীড রেঞ্জ নোট করুন যেখানে কম্পন সবচেয়ে বেশি লক্ষণীয়। কম্পন যা গতির সাথে পরিবর্তিত হয় এবং মেঝে বা আসনগুলির মধ্য দিয়ে অনুভূত হয় তা প্রায়শই একটি প্রপেলার শ্যাফ্টের সমস্যা নির্দেশ করে।

• রানআউট চেক:শ্যাফ্ট ঘোরানোর সময় শ্যাফ্ট রানআউট পরিমাপ করতে একটি ডায়াল সূচক ব্যবহার করুন। অত্যধিক রানআউট একটি বাঁকানো খাদ বা জীর্ণ সার্বজনীন জয়েন্টগুলি নির্দেশ করে।

পণ্য বৈশিষ্ট্য

দ্রষ্টব্য:এই অংশ সংখ্যা প্রাথমিকভাবে সঙ্গে সামঞ্জস্যপূর্ণToyota Hiace / Regius Ace 200 Series 2WD (টু-হুইল ড্রাইভ) লং-হুইলবেস / সুপার-লং-হুইলবেস মডেল(যেমন উচ্চ-ছাদের কমিউটার 14-সিটার বা বড় ভ্যান মডেল)।উৎপাদন বছর:প্রধানত মডেল মধ্যে উত্পাদিতআগস্ট 2004 এবং ডিসেম্বর 2013(প্রাথমিক এবং মধ্য-প্রজন্মের মডেল)।সাধারণ চেসিস কোড:TRH221K, TRH223B, TRH224W, KDH220K, KDH222B, ইত্যাদি (এর সাথে সজ্জিত2.7L 2TR-FE পেট্রল ইঞ্জিনবা2.5T / 3.0T ডিজেল ইঞ্জিন)

DIY বা পেশাদার ইনস্টলেশন?

এই প্রতিস্থাপনটি DIY এর জন্য উপযুক্ত যদি:

• আপনার রিয়ার-হুইল ড্রাইভ যানবাহনে ড্রাইভট্রেন উপাদান সার্ভিসিং করার অভিজ্ঞতা আছে।

• আপনার কাছে টর্ক রেঞ্চ, জ্যাক স্ট্যান্ড এবং বেসিক হ্যান্ড টুলগুলিতে অ্যাক্সেস রয়েছে।

• লেভেল গ্রাউন্ডে আপনি নিরাপদে গাড়িটিকে তুলতে এবং সমর্থন করতে পারেন।

আমরা পেশাদার ইনস্টলেশন সুপারিশ যদি:

• আপনি প্রোপেলার শ্যাফ্ট অপসারণ এবং ইনস্টলেশনের সাথে অপরিচিত।

• সার্বজনীন জয়েন্ট এবং ফ্ল্যাঞ্জ বোল্ট অপসারণের জন্য আপনার কাছে সঠিক সরঞ্জামের অভাব রয়েছে।

• আপনি স্পেসিফিকেশনে ড্রাইভলাইন ফাস্টেনার টর্কিং বা ড্রাইভলাইন অ্যাঙ্গেল চেক করতে আত্মবিশ্বাসী নন।

দ্রষ্টব্য:অনুপযুক্ত ইনস্টলেশন ড্রাইভট্রেন কম্পন এবং নিরাপত্তা সমস্যা হতে পারে. ইনস্টলেশনের পরে, যাচাই করুন যে সমস্ত ফাস্টেনার স্পেসিফিকেশনে টর্ক করা হয়েছে। সঠিক সার্বজনীন যৌথ উচ্চারণ এবং খাদ ভারসাম্য জন্য পরীক্ষা করুন. কম্পন-মুক্ত অপারেশন যাচাই করার জন্য একটি রাস্তা পরীক্ষা করা উচিত।

উপাদান অবস্থান এবং মূল ফাংশন

অবস্থান:পিছনের প্রপেলার শ্যাফ্টটি গাড়ির নীচে অবস্থিত, ট্রান্সমিশন বা ট্রান্সফার কেস আউটপুট (সামনের) থেকে পিছনের ডিফারেনশিয়াল ইনপুট (পিছন) পর্যন্ত অনুদৈর্ঘ্যভাবে চলছে। এটি ট্রান্সমিশন এক্সটেনশন হাউজিং এবং রিয়ার এক্সেল ডিফারেন্সিয়ালের মধ্যে বসে, ডিফারেনশিয়াল পিনিয়ন ফ্ল্যাঞ্জ দ্বারা পিছনে সমর্থিত।

সংযোগ:প্রপেলার শ্যাফটের সামনের প্রান্তটি একটি সার্বজনীন জয়েন্ট এবং স্লিপ জোয়াল বা ফ্ল্যাঞ্জের মাধ্যমে ট্রান্সমিশন বা ট্রান্সফার কেস আউটপুট শ্যাফ্টের সাথে সংযোগ করে। পিছনের প্রান্তটি একটি সর্বজনীন জয়েন্ট এবং ফ্ল্যাঞ্জের মাধ্যমে পিছনের ডিফারেনশিয়াল পিনিয়ন ফ্ল্যাঞ্জের সাথে সংযোগ করে। সার্বজনীন জয়েন্টগুলি সাসপেনশন আন্দোলন এবং ড্রাইভলাইন কোণে পরিবর্তনগুলিকে সামঞ্জস্য করার সময় শ্যাফ্টকে শক্তি প্রেরণ করতে দেয়।

মূল ফাংশন:পিছনের প্রপেলার শ্যাফ্টটি ট্রান্সমিশন থেকে পিছনের ডিফারেনশিয়ালে ঘূর্ণন শক্তি প্রেরণের প্রাথমিক লিঙ্ক হিসাবে কাজ করে। ভারসাম্য এবং মসৃণ ঘূর্ণন বজায় রাখার সময় এটি অবশ্যই উচ্চ টর্ক লোড পরিচালনা করতে হবে। প্রতিটি প্রান্তে সার্বজনীন জয়েন্টগুলি পিছনের সাসপেনশন নড়াচড়া করার সাথে সাথে শ্যাফ্টটিকে স্পষ্ট করতে দেয়, যাতে বিদ্যুত সরবরাহ বাঁধাই ছাড়াই বজায় থাকে। স্লিপ জোয়াল (যদি সজ্জিত থাকে) সাসপেনশন সংকুচিত এবং প্রসারিত হওয়ার সাথে সাথে ড্রাইভশ্যাফ্ট দৈর্ঘ্যে পরিবর্তনের অনুমতি দেয়।

প্যাকেজ বিষয়বস্তু

1 x রিয়ার প্রপেলার শ্যাফ্ট অ্যাসেম্বলি (পার্ট নম্বর 37110-26A00)। দ্রষ্টব্য: মাউন্টিং বোল্ট, নাট, ওয়াশার এবং ইউনিভার্সাল জয়েন্ট স্ন্যাপ রিং অন্তর্ভুক্ত করা হয় না যদি না বলা হয়। কেনার আগে আপনার গাড়ির মডেল এবং বছরের সাথে সামঞ্জস্যতা নিশ্চিত করুন।

প্রোপেলার শ্যাফ্ট সম্পর্কে সাধারণ ভুল ধারণা

মিথ 1:একটি প্রপেলার শ্যাফ্ট খুব কমই প্রতিস্থাপনের প্রয়োজন হয়।
ঘটনা:প্রোপেলার শ্যাফ্টগুলি সময়ের সাথে পরিধান করে, বিশেষ করে সর্বজনীন জয়েন্ট এবং স্প্লাইন। উচ্চ-মাইলেজ বা বাণিজ্যিক যানবাহনে, সর্বজনীন জয়েন্টগুলি খেলার বিকাশ ঘটাতে পারে এবং কম্পন সৃষ্টি করতে পারে যার জন্য শ্যাফ্ট প্রতিস্থাপনের প্রয়োজন হয়।

মিথ 2:যে কোন প্রপেলার খাদ ফিট হবে।
ঘটনা:প্রোপেলার শ্যাফ্টগুলি যানবাহন-নির্দিষ্ট এবং অবশ্যই ট্রান্সমিশন আউটপুট, ডিফারেনশিয়াল পিনিয়ন ফ্ল্যাঞ্জ এবং দৈর্ঘ্যের প্রয়োজনীয়তার সাথে মেলে। এই খাদটি বিশেষভাবে সামঞ্জস্যপূর্ণ Toyota HiAce অ্যাপ্লিকেশনের জন্য ডিজাইন করা হয়েছে।

মিথ 3:কম্পন সবসময় একটি চাকার ভারসাম্য সমস্যা.
ঘটনা:কম্পন যা গতির সাথে বৃদ্ধি পায় এবং মেঝে বা আসনগুলির মধ্য দিয়ে অনুভূত হয় তা শুধুমাত্র চাকার ভারসাম্যহীনতা নয়, একটি জীর্ণ প্রপেলার শ্যাফ্টের কারণে হতে পারে। একটি ড্রাইভলাইন পরিদর্শন করা উচিত।

প্রতিস্থাপনের পরে এখনও সমস্যা হচ্ছে?

প্রপেলার শ্যাফ্ট প্রতিস্থাপন করা হয়েছে কিন্তু এখনও সমস্যা হচ্ছে? এইগুলি পরীক্ষা করুন:

1. ম্যাচমার্কগুলি কি সারিবদ্ধ ছিল?- ভুল পর্যায়ক্রমে কম্পন সৃষ্টি করে

2. কেন্দ্র বিয়ারিং সঠিকভাবে ইনস্টল করা হয়েছিল?- ড্রেন হোল নীচের দিকে মুখ করা উচিত

3. ফ্ল্যাঞ্জ বোল্টগুলি কি সঠিকভাবে টর্ক করা হয়েছিল?- আলগা বোল্ট কম্পন এবং নিরাপত্তা ঝুঁকি সৃষ্টি করে

4. জয়েন্ট কোণ চেক করা হয়েছিল?- ভুল কোণ কম্পন সৃষ্টি করে

5. ট্রান্সমিশন রিয়ার সীল লিক হচ্ছে?- সীল ক্ষতি তেল ক্ষতি কারণ

6. ভারসাম্য ওজন উপস্থিত?- অনুপস্থিত ওজন কম্পন সৃষ্টি করে

7. ডিফারেনশিয়াল পিনিয়ন বিয়ারিং কি পরা হয়?- জীর্ণ ভারবহন কম্পন এবং শব্দ সৃষ্টি করে

গুণমান নিশ্চিতকরণ এবং সেবা প্রতিশ্রুতি

গুণমানের নিশ্চয়তা:
সামঞ্জস্যপূর্ণ মাত্রিক নির্ভুলতা এবং উপাদান অখণ্ডতা নিশ্চিত করতে প্রতিটি উপাদান নিয়ন্ত্রিত উত্পাদন প্রক্রিয়ার অধীনে তৈরি করা হয়। প্রতিটি ইউনিট প্যাকেজিংয়ের আগে নিম্নলিখিত গুণমান পরীক্ষা করে:

• মাত্রিক পরিদর্শন - সমালোচনামূলক মাত্রা, ফ্ল্যাঞ্জ বোল্ট প্যাটার্ন এবং স্প্লাইন গণনা ডিজাইনের বৈশিষ্ট্যগুলির বিরুদ্ধে যাচাই করা হয়

• ভারসাম্য পরীক্ষা - শ্যাফ্ট সমাবেশ মসৃণ অপারেশনের জন্য গতিশীলভাবে ভারসাম্যপূর্ণ

• সার্বজনীন যৌথ পরিদর্শন - ভারবহন ক্যাপগুলি মসৃণ ঘূর্ণন এবং সঠিক ফিটের জন্য পরীক্ষা করা হয়

• সারফেস ফিনিস ইন্সপেকশন - টিউব সারফেস এবং ফ্ল্যাঞ্জের মুখগুলি দৃশ্যত যাচাই করা হয়

প্যাকেজিং সুরক্ষা:
স্টোরেজ এবং ট্রানজিটের সময় দূষণ এবং শারীরিক ক্ষতি রোধ করতে প্রতিটি প্রপেলার শ্যাফ্ট পৃথকভাবে প্রতিরক্ষামূলক প্যাকেজিংয়ে সিল করা হয়। সহজে সনাক্তকরণের জন্য প্যাকেজিংটিতে একটি স্পষ্ট অংশ নম্বর লেবেল রয়েছে।

সেবা প্রতিশ্রুতি:
