পণ্যের কার্যকারিতা বর্ণনা

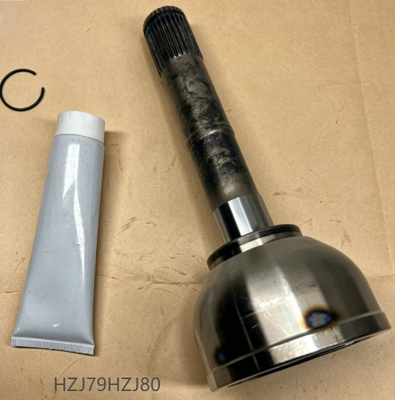

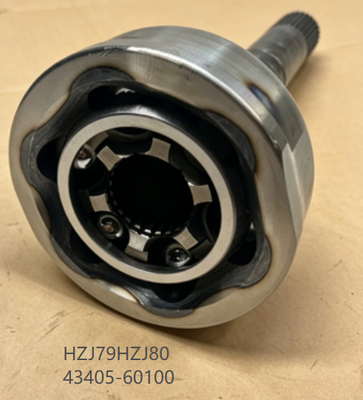

সামনের অ্যাক্সেলের বাইরের শ্যাফট (পার্ট নম্বর 43405-60100) আপনার টয়োটা ল্যান্ড ক্রুজার 70 সিরিজের সামনের অ্যাক্সেল এবং ড্রাইভট্রেন সিস্টেমের একটি গুরুত্বপূর্ণ অংশ। এর প্রধান কাজ হল সামনের ডিফারেনশিয়াল থেকে সামনের হুইল হাব পর্যন্ত ঘূর্ণন টর্ক প্রেরণ করা, যা চার-চাকা চালিত অপারেশনে সামনের চাকাগুলিতে শক্তি সরবরাহ করতে সক্ষম করে। এই বাইরের শ্যাফট অ্যাসেম্বলিতে একটি Birfield constant velocity (CV) জয়েন্ট অন্তর্ভুক্ত রয়েছে যা বাইরের দিকে (চাকার দিকে) থাকে, যা শ্যাফটকে মসৃণভাবে শক্তি প্রেরণ করতে এবং সামনের চাকার স্টিয়ারিং কোণগুলির সাথে সামঞ্জস্য করতে দেয়। সলিড ফ্রন্ট অ্যাক্সেল সহ ল্যান্ড ক্রুজার 70 সিরিজের মডেলগুলির জন্য, একটি সঠিকভাবে কার্যকরী বাইরের অ্যাক্সেল শ্যাফট নির্ভরযোগ্য চার-চাকা চালিত সংযোগ, মসৃণ শক্তি সরবরাহ এবং নিরাপদ গাড়ি পরিচালনার জন্য অপরিহার্য। এই উপাদানটি ফ্যাক্টরি স্পেসিফিকেশন অনুযায়ী ডিজাইন করা হয়েছে, যা সঠিক ফিট এবং নির্ভরযোগ্য কর্মক্ষমতা নিশ্চিত করে।

DIY ডায়াগনস্টিক গাইড

কীভাবে বুঝবেন আপনার সামনের অ্যাক্সেলের বাইরের শ্যাফট প্রতিস্থাপনের প্রয়োজন:

এই সাধারণ লক্ষণগুলি দেখুন:

1. মোড় নেওয়ার সময় ক্লিকিং শব্দ— তীক্ষ্ণ মোড় নেওয়ার সময়, বিশেষ করে কম গতিতে ধাতব ক্লিকিং শব্দ

2. গাড়ি চালানোর সময় কম্পন— মেঝে বা স্টিয়ারিং হুইলের মাধ্যমে অনুভূত কম্পন, গতি বাড়ার সাথে সাথে বৃদ্ধি পায়

3. গ্রীস লিক— ছেঁড়া CV বুট থেকে চাকার ভেতরের অংশে গ্রীস ছিটকে আসা

4. সামনের চাকায় অতিরিক্ত খেলা— হাত দিয়ে নাড়ালে চাকা নড়ে, যা CV জয়েন্টের ক্ষয় নির্দেশ করে

5. সম্পূর্ণ লক-এ স্টিয়ারিংয়ে অসুবিধা— সম্পূর্ণ লক-এ স্টিয়ারিং করার সময় ঘষা বা আটকে যাওয়ার অনুভূতি

💡 দ্রুত পরিদর্শন:— গাড়ি সমতল জায়গায় রেখে, স্টিয়ারিং হুইল সম্পূর্ণ লক করুন এবং সামনের অ্যাক্সেল বুটগুলিতে ফাটল, ছেঁড়া বা গ্রীস লিক হচ্ছে কিনা তা পরীক্ষা করুন। কম গতিতে একটি ছোট বৃত্তে গাড়ি চালান এবং ক্লিকিং শব্দ শুনুন। জ্যাক আপ করা অবস্থায় সামনের চাকায় অতিরিক্ত খেলা Birfield জয়েন্টের ক্ষয় নির্দেশ করতে পারে।

 পণ্যের বৈশিষ্ট্য

উপাদানের অবস্থান ও মূল কার্যকারিতা

অবস্থান:— সামনের অ্যাক্সেলের বাইরের শ্যাফট সামনের অ্যাক্সেল হাউজিং এবং স্টিয়ারিং নাকল অ্যাসেম্বলির ভিতরে অবস্থিত। এটি সামনের ডিফারেনশিয়াল সাইড গিয়ার (ভেতরের দিকে) থেকে অ্যাক্সেল হাউজিংয়ের মধ্য দিয়ে প্রসারিত হয়, স্টিয়ারিং নাকলে বেরিয়ে আসে যেখানে এটি হুইল হাবের (বাইরের দিকে) সাথে সংযুক্ত হয়। Birfield CV জয়েন্টটি স্টিয়ারিং নাকল অ্যাসেম্বলির ভিতরে অবস্থিত, যা নাকল স্পিন্ডল এবং তেল সীল রিটেইনার দ্বারা আবৃত থাকে।

সংযোগ:— শ্যাফটের ভেতরের প্রান্তটি স্প্লাইনের মাধ্যমে সামনের ডিফারেনশিয়াল সাইড গিয়ারের সাথে যুক্ত হয়। বাইরের প্রান্তটি (CV জয়েন্ট হাউজিং) হুইল হাব ড্রাইভ ফ্ল্যাঞ্জের স্প্লাইনের সাথে যুক্ত হয়। CV জয়েন্ট শ্যাফটকে ঘোরানোর অনুমতি দেয় যখন স্টিয়ারিং নাকল স্টিয়ারিংয়ের জন্য পিভট করে। শ্যাফটটি নাকল স্পিন্ডলের ভিতরের একটি বুশিং দ্বারা সমর্থিত এবং উভয় প্রান্তে তেল সীল দ্বারা সিল করা হয়। ড্রাইভ ফ্ল্যাঞ্জ সহ মডেলগুলিতে (লকিং হাব নয়), বাইরের স্প্লাইনগুলি সরাসরি ড্রাইভ ফ্ল্যাঞ্জের সাথে যুক্ত হয়।

মূল কার্যকারিতা:— বাইরের অ্যাক্সেল শ্যাফট দুটি গুরুত্বপূর্ণ কাজ করে: (1) চার-চাকা চালিত অপারেশনের জন্য সামনের ডিফারেনশিয়াল থেকে সামনের হুইল হাব পর্যন্ত ঘূর্ণন টর্ক প্রেরণ করা এবং (2) Birfield CV জয়েন্টের মাধ্যমে ধ্রুবক বেগ শক্তি সরবরাহ বজায় রেখে সামনের চাকাগুলিকে স্টিয়ার করার অনুমতি দেওয়া। CV জয়েন্ট কম্পন বা বাধা ছাড়াই বিভিন্ন স্টিয়ারিং কোণে মসৃণ শক্তি সংক্রমণ সক্ষম করে। এই শ্যাফটটি বিশেষভাবে শুধুমাত্র ড্রাইভ ফ্ল্যাঞ্জ সহ অ্যাপ্লিকেশনগুলির জন্য ডিজাইন করা হয়েছে এবং স্বয়ংক্রিয় বা ম্যানুয়াল লকিং হাবগুলির সাথে কাজ করে না, কারণ বাইরের স্প্লাইনের পিচ ভিন্ন।

কখন এই অংশটি সবচেয়ে গুরুত্বপূর্ণ

এই সামনের অ্যাক্সেলের বাইরের শ্যাফট বিশেষ করে সেই গাড়িগুলির জন্য গুরুত্বপূর্ণ যেগুলি:

• অফ-রোড ড্রাইভিং বা রুক্ষ ভূখণ্ডে ব্যবহৃত হয় – এই পরিস্থিতিগুলি সামনের অ্যাক্সেল এবং CV জয়েন্টগুলিতে উচ্চ প্রভাব এবং আর্টিকুলেশন লোড আরোপ করে

• প্রায়শই 4WD মোডে চালিত হয় – সামনের অ্যাক্সেলের মাধ্যমে ধ্রুবক শক্তি সরবরাহ শ্যাফট স্প্লাইন এবং CV জয়েন্ট উপাদানগুলির ক্ষয়কে ত্বরান্বিত করে

• ভারী বোঝা বা টোয়িং সহ চালিত হয় – অতিরিক্ত ওজন ড্রাইভট্রেনের উপর চাপ বাড়ায়

• উচ্চ-মাইলেজ গাড়ি যেখানে মূল অ্যাক্সেল উপাদানগুলি সময়ের সাথে সাথে ক্ষয়প্রাপ্ত হয়েছে

• ড্রাইভ ফ্ল্যাঞ্জ সহ গাড়ি যেখানে বাইরের স্প্লাইনগুলি সরাসরি হাব ফ্ল্যাঞ্জের সাথে যুক্ত হয়

এই পরিস্থিতিতে, বাইরের অ্যাক্সেল শ্যাফট আরও কঠোর পরিশ্রম করে এবং ক্ষয়ের প্রতি বেশি সংবেদনশীল হয়, যা নির্ভরযোগ্য 4WD অপারেশন এবং নিরাপত্তার জন্য নিয়মিত পরিদর্শন এবং সময়মতো প্রতিস্থাপন অপরিহার্য করে তোলে।

 ইনস্টলেশন নির্দেশিকা

সাধারণত প্রয়োজনীয় সরঞ্জাম:

• সকেট রেঞ্চ সেট (মেট্রিক, হেভি-ডিউটি)

• টর্ক রেঞ্চ

• বল জয়েন্ট সেপারেটর

• বেয়ারিং প্রেস / ড্রিফ্ট সেট

• নিরাপত্তা গ্লাভস এবং চোখের সুরক্ষা

সাধারণ ইনস্টলেশন রেফারেন্স (সর্বদা গাড়ির নির্দিষ্ট সার্ভিস ম্যানুয়াল অনুসরণ করুন):

গুরুত্বপূর্ণ:

• এই পদ্ধতির জন্য বিশেষ সরঞ্জাম এবং অভিজ্ঞতা প্রয়োজন। ভুল ইনস্টলেশন ড্রাইভ হারানো বা স্টিয়ারিং ব্যর্থতার কারণ হতে পারে।

•  – একটি নতুন শ্যাফট পুরানো বুট সহ অকালে ব্যর্থ হবে।

• ড্রাইভ ফ্ল্যাঞ্জ পরীক্ষা করুন ক্ষয় বা ক্ষতির জন্য।

•  – সামনের অ্যাক্সেল সার্ভিসের পরে স্টিয়ারিং জ্যামিতি পুনরায় সেট করতে হবে।

• যদি আপনি কোনও ধাপে অনিশ্চিত হন, তবে একজন যোগ্য মেকানিকের সাথে পরামর্শ করুন।

 ইনস্টলেশন টিপস ও সাধারণ ভুল

সামনের অ্যাক্সেলের বাইরের শ্যাফট প্রতিস্থাপনের সময় ভুল:

❌ ভুল: লকিং হাবের সাথে এই শ্যাফটটি ব্যবহার করার চেষ্টা করা, অথবা ড্রাইভ ফ্ল্যাঞ্জ সামঞ্জস্যতা পরীক্ষা করতে ব্যর্থ হওয়া।

✅ সঠিক:

1. ড্রাইভ ফ্ল্যাঞ্জ সামঞ্জস্যতা যাচাই করুন – এই শ্যাফটটি শুধুমাত্র ড্রাইভ ফ্ল্যাঞ্জগুলির সাথে কাজ করে  (43421-60030, 43421-60060), স্বয়ংক্রিয় বা ম্যানুয়াল লকিং হাবগুলির সাথে নয় ।প্যাকেজ সামগ্রী

2.  – একটি নতুন শ্যাফট পুরানো বুট সহ অকালে ব্যর্থ হবে।ড্রাইভ ফ্ল্যাঞ্জ স্প্লাইন পরীক্ষা করুন

3.  – ক্ষয়প্রাপ্ত ড্রাইভ ফ্ল্যাঞ্জ স্প্লাইন নতুন অ্যাক্সেল শ্যাফটকে ক্ষতিগ্রস্ত করবে।সঠিক সরঞ্জাম ব্যবহার করুন

4.  – অ্যাক্সেল শ্যাফটটিকে জায়গায় হাতুড়ি দিয়ে আঘাত করবেন না; এটি CV জয়েন্ট এবং বিয়ারিংগুলিকে ক্ষতিগ্রস্ত করে।হুইল অ্যালাইনমেন্ট করুন

5.  – সামনের অ্যাক্সেল সার্ভিসের পরে স্টিয়ারিং জ্যামিতি পুনরায় সেট করতে হবে।⚠️

মনে রাখবেন: লকিং হাব সহ একটি গাড়িতে এই শ্যাফটটি ইনস্টল করলে স্প্লাইনগুলি সঠিকভাবে যুক্ত হবে না, যার ফলে 4WD কার্যকারিতা হারাবে ।প্যাকেজ সামগ্রী

1 x সামনের অ্যাক্সেলের বাইরের শ্যাফট (পার্ট নম্বর 43405-60100)। দ্রষ্টব্য: কেনার আগে আপনার গাড়ির মডেল এবং কনফিগারেশনের সাথে সামঞ্জস্যতা নিশ্চিত করুন।

বিক্রয়োত্তর সেবা ও ওয়ারেন্টি

এই পণ্যটি আমাদের গুণমান নিশ্চিতকরণের আওতায় রয়েছে। ফিটমেন্ট বা গুণমান সম্পর্কিত আপনার কোন প্রশ্ন বা সমস্যা থাকলে, অনুগ্রহ করে আমাদের সাথে যোগাযোগ করুন এবং আমরা 24 ঘন্টার মধ্যে উত্তর দেব।
